組態用手持機
給隔離器、安全柵設定傳感器類型，測溫范圍以及本機地址等
- 本產品用于對智能型溫度變送器等產品進行參數設定
- 設置傳感器類型
- 設置量程
- 設置地址
- 組態用手持機 介紹
-
- 可充電鋰電池供電
- 外形精美，體積小巧，便于攜帶
- OELD顯示屏，清晰直觀
- 薄膜按鍵面板，按鍵手感舒適
- 蜂鳴器、指示燈、顯示屏反饋設置過程
- Mini USB 5pin T型口
- 手持機電量不足時，可由被設置產品供電來完成設置
- 當手持機電量充足時，無需額外給被設置產品供電
組態用手持機簡述
手持機使用說明及注意事項
關于充電
(1）電池電力不足時，應及時充電；
(2)充電時,專用充電線一段插入5V適配器USB口,另一端插入手持機Mini USB口；
(3)手持機充電指示燈變紅色時，表示正在充電，變?yōu)榫G色時，表示充電已經完成。
關于設置
用該手持機對智能型溫度變送器產品進行設置時，須使用專用數據線連接該機與
被設置產品，將專用數據線的一端插入該機的Mini USB口，專用數據線的另一端
插入被設置產品的Mini USB口，通過操作各個按鍵實現產品設置。按鍵定義
寫：將手持機顯示屏上顯示的參數寫入被設置產品中。
讀：讀取被設置產品的參數信息。
↑ ：換行或者增大功能。
↓ ：換行或者減小功能。
→ ：移位。
確認：修改信息生效。
其它注意事項
(1)注意防潮、防濕、避免劇烈摔碰、擠壓、并遠離強磁場；
(2)Mini USB通訊口避免雜物進入。

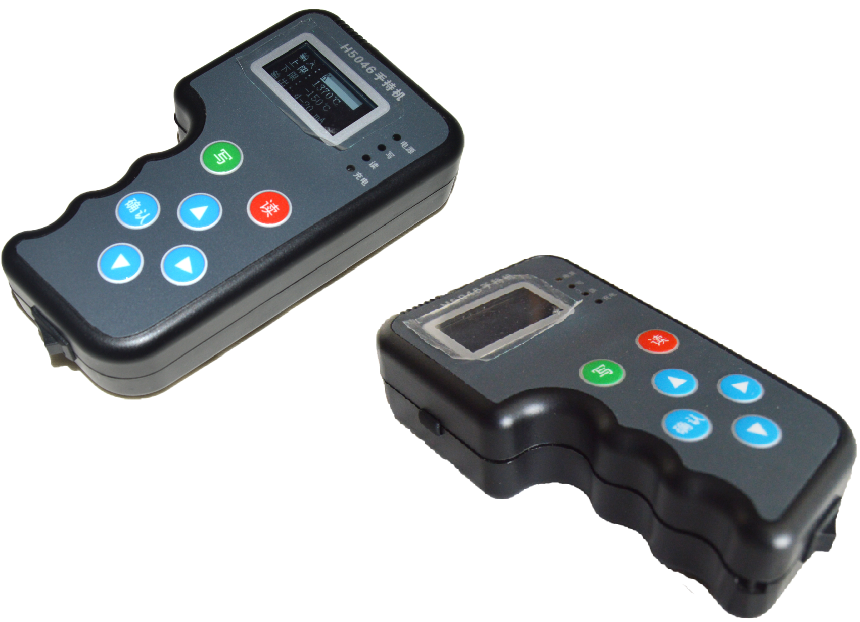

手持機外觀圖

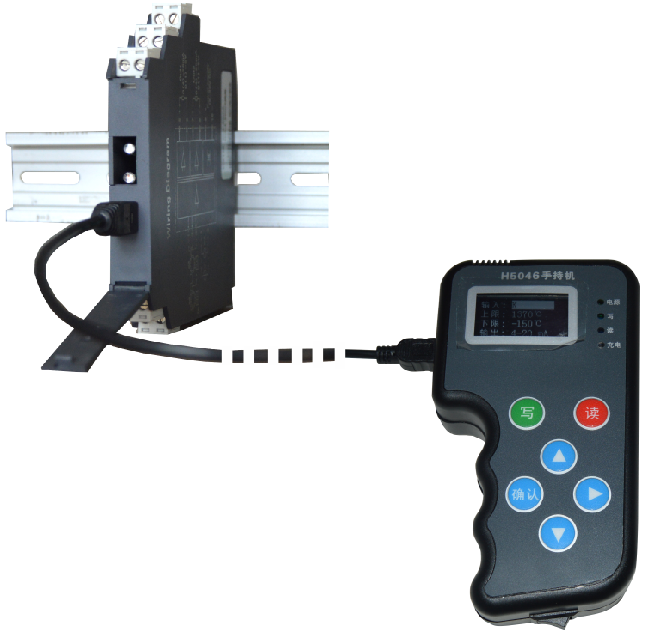

手持機與被設置產品連接示意圖
