1，開發前規劃

溫度計；51單片機；共陽數碼管；MOS開關；便攜式；課程設計；畢業設計

目的：做一個隨身攜帶的溫度計。

項目	商品編號	型號	備注
單片機	C86615	STC8A8K64S4A12	51單片機簡單；這個型號引腳多；
輕觸開關	C318884	TS-1187A-B-A-B	嘉立創可SMT，省勁
MOS	C85758	NUD3124LT1G	內置MOSFET、ESD保護
數碼管	C226009	SLS0563DRA1GD	紅色；共陽；貼片的節約體積
電池	C139606	CR2032	2V~3V
電池座	C70373	CR2032彎腳電池片	銅材質；和焊盤組合構成一個座子；
溫度傳感器	C177147	AT30TS75ASS8M-B	電壓1.7V到5.5V；-55℃~125℃；
三極管	C8542	SS8550	PNP型；開關作用。

確認電壓：電池跌落范圍：2V~3V ；上述所有IC的正常工作范圍均在電池范圍內。

板子結構：設計一層PCB蓋子，中間安裝銅柱，或者排針排母，將電池和傳感器保護起來，露出位置便于按鈕安裝。

功能設計：

1，使用三位貼片數碼管顯示溫度，精度正負1度。

2，數碼管由IO口直接驅動，不另外加驅動IC。

3，紐扣電池的位置要便于更換。

4，按一下按鈕，刷新一次溫度；斷開按鈕時停止供電；以節約能量。

2，模塊化原理圖

基于單片機的數字溫度計-原理圖
原理圖模塊	說明

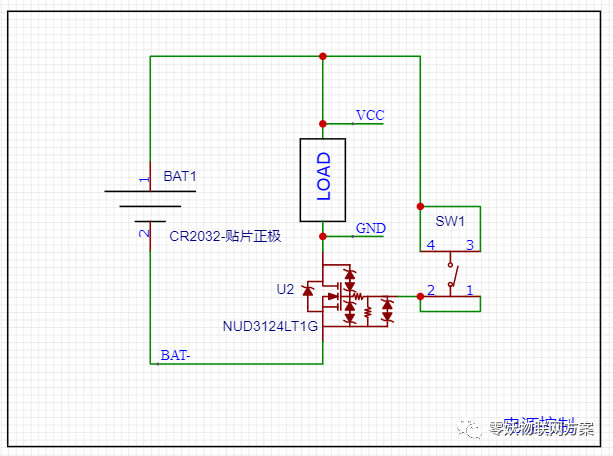

（右鍵查看原圖）	1，當輕觸開關懸空時，N-MOS的VGS=0V不導通，負載也就表現為不得電； 2，當輕觸開關按下時，VGS=3V。此時MOS導通，導通后內阻大約1.4歐姆（規格書有寫）； 3，只看VCC和GND之間受開關控制，所以輕觸開關能控制負載的通斷。4，不按開關的時候負載不導通，最省電。
（右鍵查看原圖）	1，CR2032電池正常范圍大約是2V~3V。 2，傳感器電壓范圍是1.7V~5.5V，可以用此電池。 3，檢測溫度范圍寬，-55℃到+125℃。 4，IIC通訊兩根線，要有上拉電阻到VCC。
（右鍵查看原圖）	1，數碼管本質上就是LED發光二極管。圖中所示為三位共陽數碼管。 2，共陽數碼管表示這些發光二極管的陽極在數碼管內部接在一起了。 3，一個數字由8個LED組成，這8個LED的陽極接在一起的。整個數碼管有三位數字。它們的陰極在內部又接在了一起。 4，ABCDEFG表示每一位的筆劃，DIG表示某位的陽極。當陽極有電3V時，ABCDEFG中誰接地誰就亮。 5，使用一只PNP三極管控制DIG是否有電；使用單片機IO口直接控制ABCDEFG是否為低電平。
（右鍵查看原圖）	1，通過排針孔留出單片機的串口1和電源引腳，便于下載程序使用。 2，內部有晶振和復位電路，只需要給單片機通電就能工作了。 3，沒有用到單片機的ADC功能，故AVCC和AGND直接接到VCC和GND，AVREF接VCC。 4，老姚的STC8系列工作電壓：2V~5.5V。 5，通過普通IO口模擬IIC時序驅動溫度傳感器。 6，使用連續的IO口接到數碼管的ABCDEFG上，有利于寫代碼時直接賦值。

3，繪制PCB

基于單片機的數字溫度計-PCB
PCB圖	說明

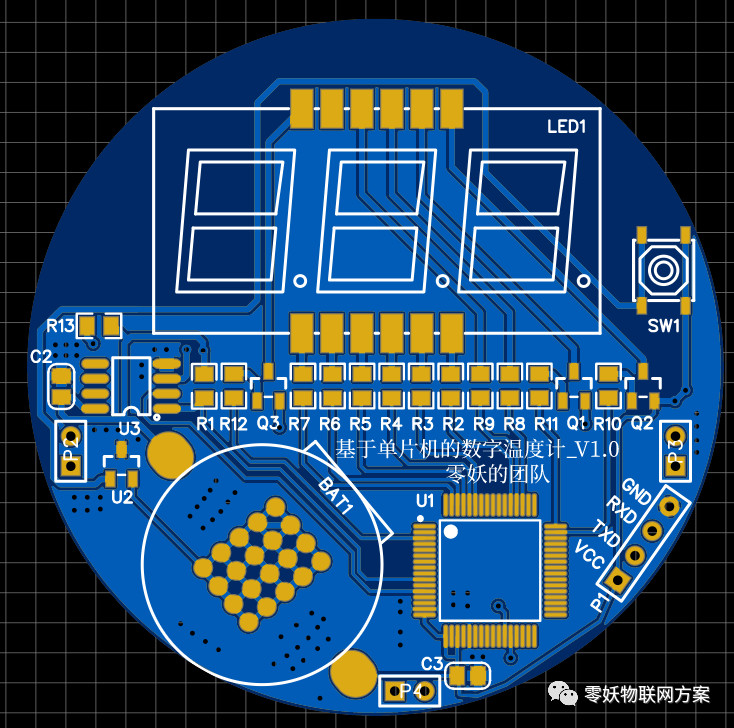

（右鍵查看原圖）	1，線寬0.3mm以上。整個板子沒有大電流，所以不用很粗的線。 2，根據自己的審美安排布局，非高頻線路，非高壓線路，沒有嚴格規范。 3，圖中還不夠完美。你可以安排雙面布置元器件。把數碼管和傳感器布置到正面，其余所有元器件布置到背面。 4，盡量對稱布置元器件，看起來美觀漂亮。

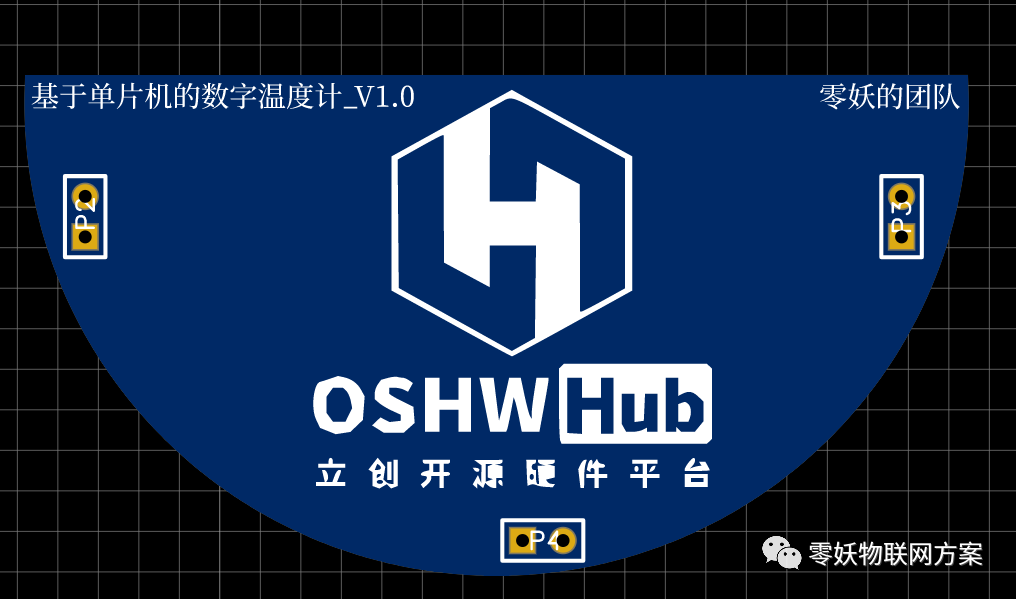

（右鍵查看原圖）	1，因?yàn)檫x擇了布置到同一面，為了遮住元器件可以再焊一個蓋子到上面。 2，周邊的三個排針孔就是用來連接下板的。

4，焊接和調試

不看自己過去的文章就無法發現自己那么喜歡寫廢話。零妖的文章定位是硬核技術輸出型，結果活生生地寫成了硬核感情散文型。我拿出了祖?zhèn)鞯暮概_(tái)并給它磕了三個響頭發誓再也不寫廢話了。
