高性能模數轉換器ADS1247在使用的時候，PCB布線有哪些注意事項呢？

PCB布線概述

做用最優化的設計，在對PCB上的模擬器件和數字器件進行布線的時候。換句話說就是，需要將PCB尚的模擬器件和數字器件分開來進行布線，PCB上的模擬器件通常包括模數轉換器，運算放大器，數模轉換器、模擬開關、電壓基準等。而數字器件通常包括CPLD、FPGA、微控制器、無線射頻收發器、通用串行總線收發器、開關電源芯片等。

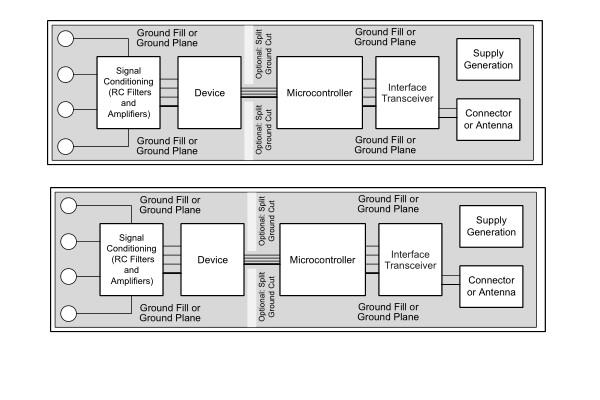

優良的布線例子，如下圖所示。

需要強調的是，布線不是簡單的將各種元器件隨便的連在一起，而是有規則的、有規律的、是需要考慮各種因素的，尤其是PCB中含有模擬器件的時候，而且對于各種PCB布線，要具體問題具體對待。

ADS1247布線注意事項

下面概括了對于使用了ADS1247、ADS1248的產品如溫度變送器、熱電阻隔離式安全柵、熱電偶隔離式安全柵的PCB布線正確做法，遵照以下做法，能夠?qū)DS1247和ADS1248的性能充分發揮出來。要知好馬配好鞍，一款好的ADC需要良好的布線來支撐。

一、一開始就將模擬器件和數字器件分開，將數字信號線盡量遠離模擬器件和模擬走線，從而阻止數字噪聲耦合到模擬器件當中。

二、將模擬地和數字地分開，模擬地的上面走模擬信號線，數字地的上面走數字信號線，模擬地和數字在最后要通過單點連接在一起。

三、信號線布線層的空白地方用模擬地填充。

四、特別考慮地環路電流返回路徑，確保電流返回路徑最短，電阻最小、從而減小低電阻，減小來自電源的干擾。

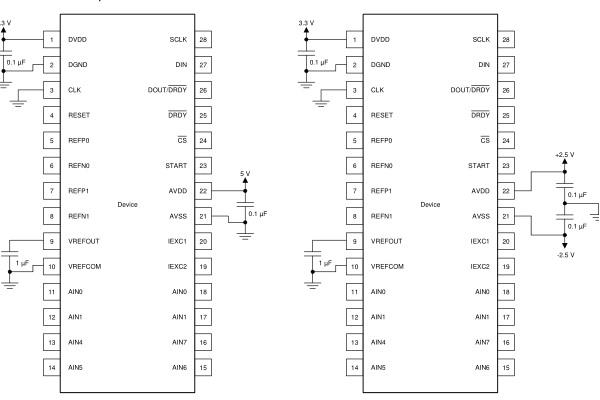

五、在ADS1247的模擬供電電源和數字供電電源上，使用耦合電容，且耦合電容應該和ADS1247的電源引腳位于同一個布線層，從而盡量避免過孔的使用。

六、注意電阻和電感對信號的影響，如電阻對輸入編制電流的影響。

七、提防寄生熱電偶對測量的影響，因此在PCB布線的時候，特別注意從模擬輸入到傳感器的導線會產生寄生熱電偶，從而帶來附加測量誤差。PCB上模擬輸入端的導線應該盡量完全一樣。

八、查分模擬輸入端之間的電容不能少了，且該電容應該選用高質量的陶瓷電容，最好是具有更低內阻的C0G（NPO等級）等級的電容。
