XTR105是美國德州儀器半導體公司帶有恒流源激勵和線性化的4-20mA電流發送器芯片。在推向市場后的多年中，不但霍尼韋爾公司的溫度變送器產品中大量使用該芯片，在中國國內，XTR105同樣有著廣泛的客戶應用基礎。
本文結合XTR105在熱電阻隔離溫度變送器中的應用，對XTR105的使用和注意事項做一個解析。

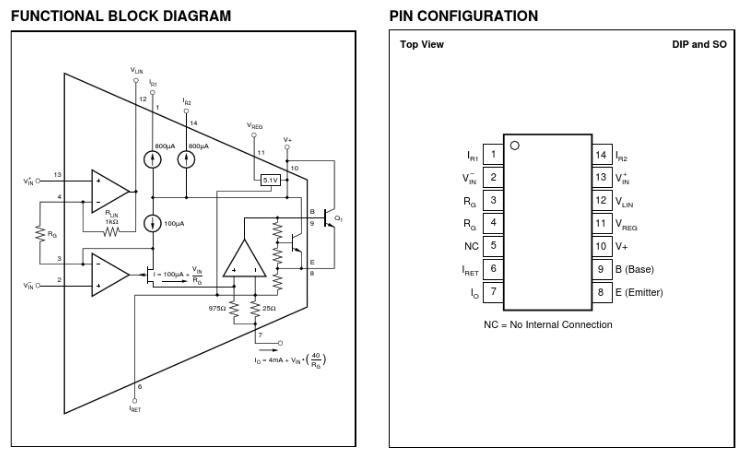

XTR105引腳定義和功能框圖
XTR105既可以用在二線制熱電阻隔離溫度變送器中，也可應用于三線制熱電阻隔離溫度變送器中。在二線制用法中，只使用線性化電阻Rlin1，而沒有Rlin2；而在三線制應用中，需要同時使用Rlin1和Rlin2，Rlin1和Rlin2的阻值由測溫范圍和熱電阻類型決定。

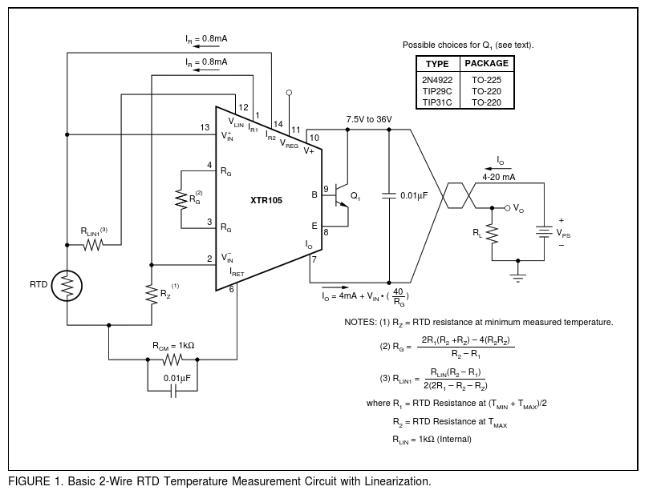

二線制應用

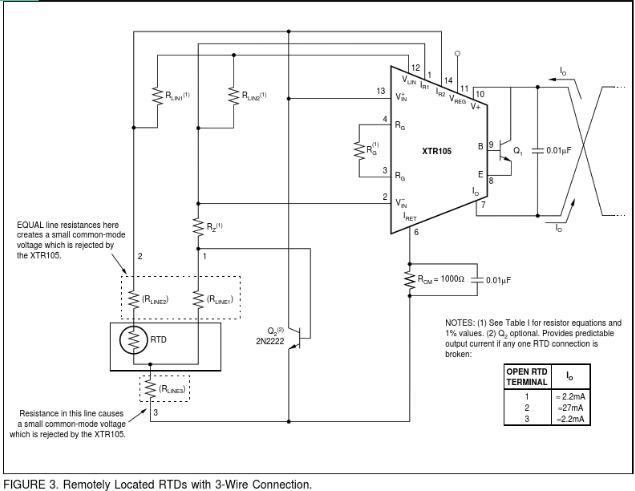

XTR105三線制應用
由于工業測溫中，三線制熱電阻具有良好的測溫準確性，因而相比二線制，使用要廣泛的多，下面針對三線制熱電阻測溫，說一說XTR105使用注意事項。
1.XTR105，8,9,10引腳所連接的NPN型三極管Q1要有足夠的功率，具體計算方法是，NPN型三極管的集電極電壓*20mA應該小于NPN三極管的可承受功率。否則該三極管發熱嚴重，甚至燒毀。TIP31C和TIP41C都是不錯的選擇。
2.XTR105電路中，Q1右側的0.01uF陶瓷電容是必須要有（非可有可無）的，否則可能無法正常工作。
3.Rz的阻值是熱電阻測溫范圍下限所對應的阻值，RG的值是計算出來的，其值取決于測溫下限，測溫上限，以及RZ的值；Rz和RG應該選擇低溫漂系數的電阻，實際應用中，Rz和RG的值可以使用固定電阻串聯電位器實現，但應注意，Rz和RG的溫漂將直接影響熱電阻隔離溫度變送器的溫漂。
4.說一說，Q2，Q2的作用是當斷線時候，輸出端電流的值是恒定的，要么是27mA（近似），要么是近似于2.2mA的值（取決于斷線點的位置），如果沒有Q2，則一旦短線時，輸出端的值是不斷變化的值。因此應用中，Q2還是很有用的，他可以告訴后端采集設備，熱電阻是否出現了斷線情況。
5，說一說使用XTR105實現的熱電阻隔離溫度變送器的帶載能力。XTR105數據手冊顯示，其工作電源電壓是7.5-36V，在穩鈦克TA3041熱電阻隔離溫度變送器中，負載能力計算方法是：（24V-11V）/20mA=650歐姆，意味著正常工作時候，TA3041可以帶動不超過650歐姆的負載。
6，XTR105有兩個版本，后綴為U的是高性能版本，后綴為UA的是普通版本。無論哪種版本，使用XTR105實現的熱電阻隔離溫度變送器，其精度可以達到0.1%F.S（TA3041精度為0.1%），已經能夠滿足大多數工業過程控制系統對測溫精度要求。
