閥門定位器之我見一：概述。

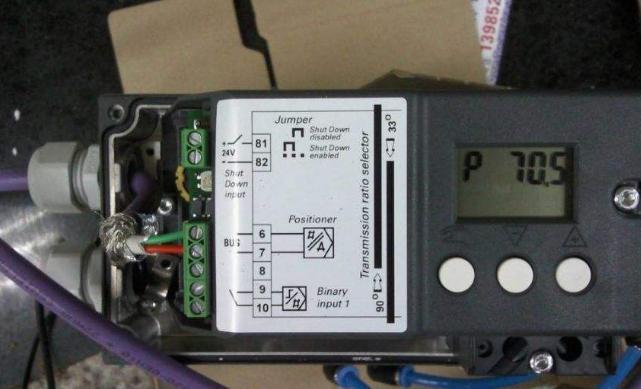

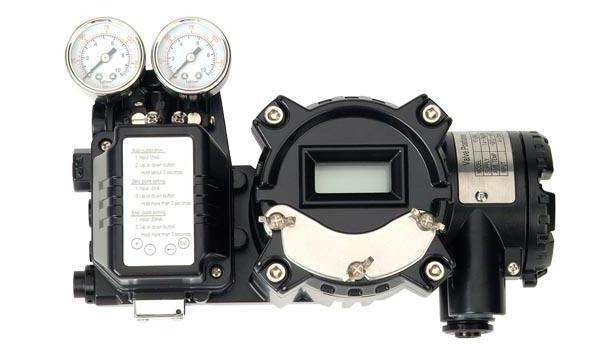

閥門定位器按輸入信號分為氣動閥門定位器、電氣閥門定位器和智能閥門定位器。氣動閥門定位器的輸入信號是標準氣壓信號，例如，20~100kPa氣壓信號，其輸出信號也是標準的氣壓信號。而電氣閥門定位器的輸入信號則是標準電流或電壓信號，例如，4-20mA電流信號或者1-5V電壓信號等，在電氣閥門定位器內部將標準電信號轉換為電磁力，然后輸出氣信號到撥動控制閥。智能電氣閥門定位器將控制室輸出的電流信號轉換成驅動調節閥的氣信號，根據調節閥工作時閥桿摩擦力，抵消介質壓力波動而產生的不平衡力，使閥門開度對應于控制室輸出的電流信號。并且可以進行智能組態和相關參數的設置，從而達到改善控制閥性能的目的。未來，智能電氣閥門定位器將會獲得更加廣泛的使用。
閥門定位器之我見二：工作原理。
閥門定位器是氣動控制閥（調節閥）的主要附件。它以控制器的輸出信號作為設定信號，將閥桿的位移信號作為輸出的反饋信號，對兩者進行比較，當兩者有偏差時，閥門定位器便改變其到執行機構的輸出信號，使執行機構動作，建立了閥桿位移與控制器輸出信號之間的線性對應關系。因此，閥門定位器組成了以控制器輸出為設定信號，以閥桿位移為測量信號的反饋控制系統。在自動化系統中，閥門定位器接受控制器的輸出信號，同時使控制閥按控制器的輸出信號實現正確的定位。
閥門定位器之我見三：核心作用。
（一）提高閥桿位置的線性度，克服閥桿的摩擦力，消除被控介質壓力變化與高壓差對閥位的影響，使閥門位置能按控制信號實現正確定位。
（二）增加執行機構的動作速度，改善控制系統的動態特性。
（三）可以20~100kPa的標準信號壓力去操作40~200kPa的非標準信號壓力的氣動執行機構。
（四）可實現分程控制，用一臺控制儀表去操作兩臺控制閥，例如，第一臺控制閥上定位器通入20~60kPa的信號壓力后閥門走全行程，第二臺控制閥上定位器通入60~100kPa的信號壓力后閥門走全行程。
（五）采用電/氣閥門定位器后，可用4~20mA DC電流信號去操作氣動執行機構，一臺電/氣閥門定位器具有電/氣轉換器和氣動閥門定位器的雙重作用。
（五）可實現反作用動作。
（六）可修正控制閥的流量特性。
（七）可使活塞執行機構和長行程執行機構的兩位式動作變?yōu)楸壤絼幼鳌?/span>
閥門定位器之我見四：與電氣轉換器的區別和聯系。
閥門定位器不同于電氣轉換器，前者控制原理也更復雜，是閉環控制，因而控制的精度更高，后者僅僅將電信號轉換為氣動信號。電氣閥門定位器和智能型閥門定位器內部集成了電氣轉換器。
