隔離配電器TA3612的主要技術指標列表 發布時間：2019-11-17 閱讀人數：
隔離配電器TA3612是穩鈦克TA3000超薄高可靠型隔離器系列的核心型號。該產品實現如下功能：給二線制設備、三線制電流輸出型設備提供24VDC的供電電源，同時將二線制、三線制或者電流源輸出的標準電流信號進行隔離，并輸出兩路互相隔離的標準電流信號。本文從電氣特性、傳輸特性、隔離特性、其他特性四個方面對穩鈦克一進二出型隔離配電器TA3612的指標做列表說明。
電氣特性
輸入電源參數
電源輸入…………18-35VDC
工作功耗…………≤1.7W
反接保護…………有
過流保護…………有
浪涌保護…………有
上電指示…………有
配電電源參數
配電電源電壓……≤25V（空載）
≥23V（20mA輸出時）
輸出能力…………≥30mA(負載調整率小于10%)
輸入信號參數
輸入信號………………見產品型號表
輸入端阻抗……………≤65Ω
限流保護………………有
輸出信號參數
輸出信號………見產品型號表
帶載能力………≤550Ω（需要更大的帶載能力請?jiān)谟嗀洉r(shí)說明）
傳輸特性
零點偏置…………0.1%F.S.
傳輸精度…………0.1%F.S.
線性度……………0.1%F.S.
溫漂系數…………0.0050%F.S./℃<BR>響應時間…………11ms(典型值)
隔離特性
電氣隔離……4端隔離（輸入端、兩輸出端、電源相互隔離）
隔離強度……2.5KVAC（輸入端和輸出端；輸出端和電源端）
1.5KVAC（2路輸出端之間，輸出端和電源端之間）
（隔離強度測試條件：測試電壓如上，50Hz頻率，測試時間1分鐘，漏電流≤1mA，環境濕度＜70%）
其它特性
工作溫度…………-25-70℃
安裝方式…………DIN35mm導軌式安裝
防護等級…………IP20
電磁兼容性………符合GB/T18268（IEC61326-1）

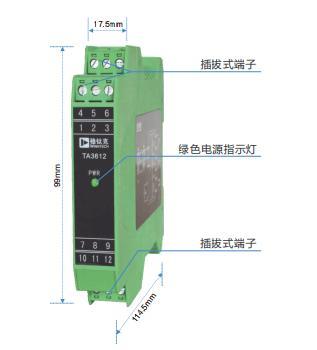

外形尺寸…………99×114.5×17.5mm
重量………………180g
使用環境…………周圍環境中不得有灰塵、強烈振動、沖擊以及腐蝕性氣體存在
穩鈦克一進二出型隔離配電器TA3612具有業內最寬的直流供電電壓，同時兩路輸出可帶動550歐姆的負載，而滿載功耗僅有1.7W，較低的功耗特性在業內處于先進水平。
