克服變頻器對儀表和控制系統干擾的幾點措施 發布時間：2019-11-16 閱讀人數：

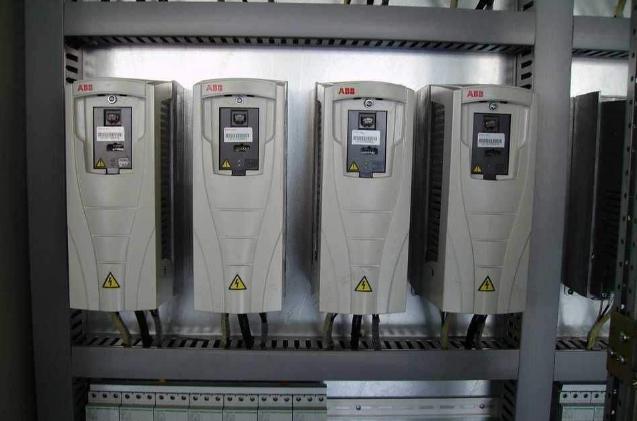

從事電力行業、電機控制，工業自動化行業的，一定不會對變頻器陌生，變頻器（Variable-frequency Drive，VFD）是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備，變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠內部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的，另外，變頻器還有很多的保護功能，如過流、過壓、過載保護等等。隨著工業自動化程度的不斷提高，變頻器也得到了非常廣泛的應用。
隨著變頻器在生產和過程控制中被大量使用，由此帶來了一個新我們無法回避的問題：變頻器運行時產生豐富的諧波，使得離變頻器較近的控制系統或儀表出現了干擾問題，如：PLC采集信號產生了較大的測量誤差、某些儀表無法正常工作、控制系統甚至出現誤動作等等。其實，在現場要判斷是否有變頻器產生的干擾，要比判斷其它類型的干擾要容易的多：可在系統出現干擾時把變頻器停掉，如果儀表及控制系統立刻恢復正?；蛘?/span>干擾減弱，就可以判斷出系統中具有由變頻器引起的干擾。
變頻器運行時產生豐富的諧波，其干擾途徑與一般電磁干擾途徑是一致的，即通過電磁耦合、電容耦合產生干擾電壓或電流，以供電電源的波動（電源線傳導干擾）、信號線傳導干擾的形式影響儀表和控制系統。
筆者總結，在工業控制現場，可采取以下措施來克服變頻器對于儀表和控制系統產生的干擾：
1，對于電源的擾動，選擇多重屏蔽的隔離變壓器；
2，在輸入和輸出信號線上使用信號隔離器，可以有效解決經信號線而來的傳導干擾；
3，需要選擇具有優良電源EMC特性的儀表。穩鈦克信號隔離器和安全柵產品電源輸入端集成多重濾波抗干擾電路，在變頻系統尤其是大功率變頻系統中依然保持出色性能）；
4，在變送器的輸出信號端子上并聯4．7微法／100V的電容或在輸出信號線對地并接電容，此舉會降低測量和控制相應時間，使用時需要注意；
5，信號電纜采用屏蔽電纜，并將屏蔽層單點接地。
以上五點是筆者根據多個項目的對變頻器干擾的認識和處理，總結出的克服變頻器對儀表和控制系統干擾的幾點措施，歡迎評批指正和交流。
